Tachostecker - pinbelegung beim mk1??

Brauche kompetente hilfe bei meiner Elektrik...

Habe ja nen 1.3er Turbo mk2 geschlachtet und möchte den in meinen 87er verpflanzen.

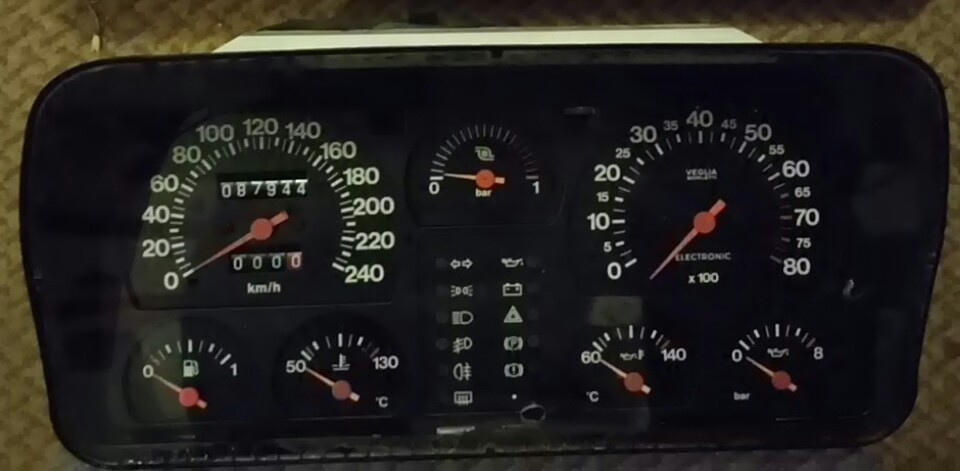

Ich behalte meine original armaturen und nen Turbo Tacho habe ich auch schon hier liegen.

Das Forum habe ich schon komplett durchsucht, aber leider nix passendes gefunden. Ausserdem
habe ich hier Schaltpläne liegen, finde aber nur die Belegung für den mk2 Tacho mit fünf steckern...

Wer hat/kennt die richtige Kabelbelegung für die vier Stecker hinten am Tacho?

Und welcher Stecker ist da A, B, C und D??

Gruß Andi

Bin heute mal wieder 3 Stunden an dem sch... schaltplan gesessen und hab mal bissl rausgeschrieben was wo hingehört.

Vielleicht kann ja mal ein turbofahrer den Deckel vom Tacho abnehmen und kurz nachschauen welches Kabel wo hinführt...

Ist das Kabel das zum DZM geht Grün/Schwarz?

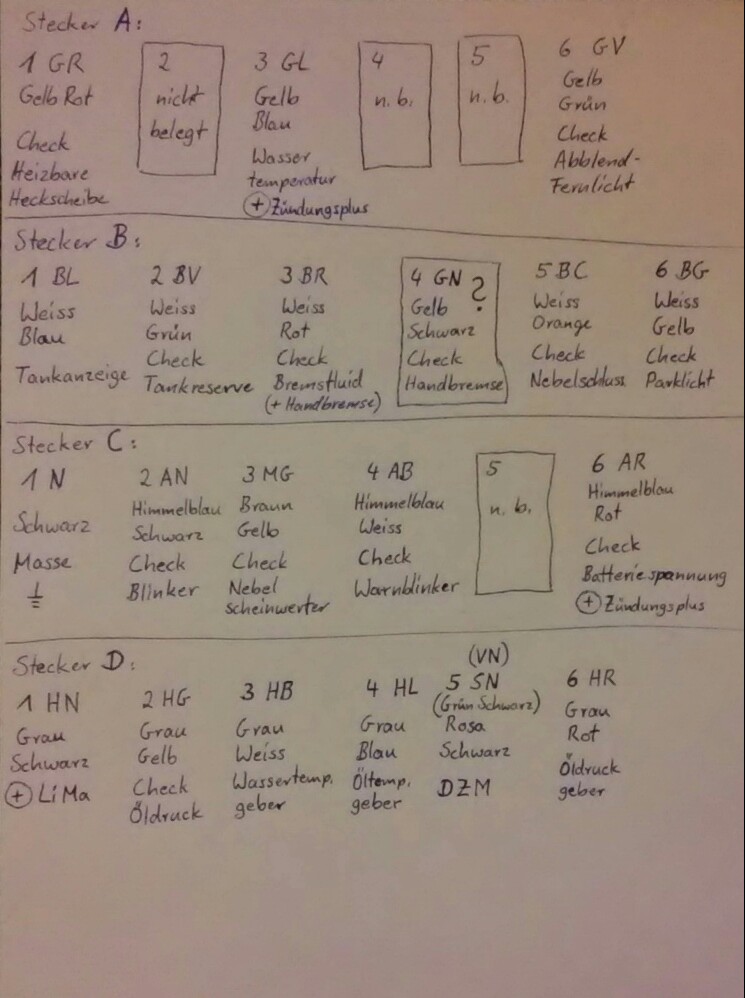

So nun zu meinem gekritzel... Ich hoffe man kann des Lesen.

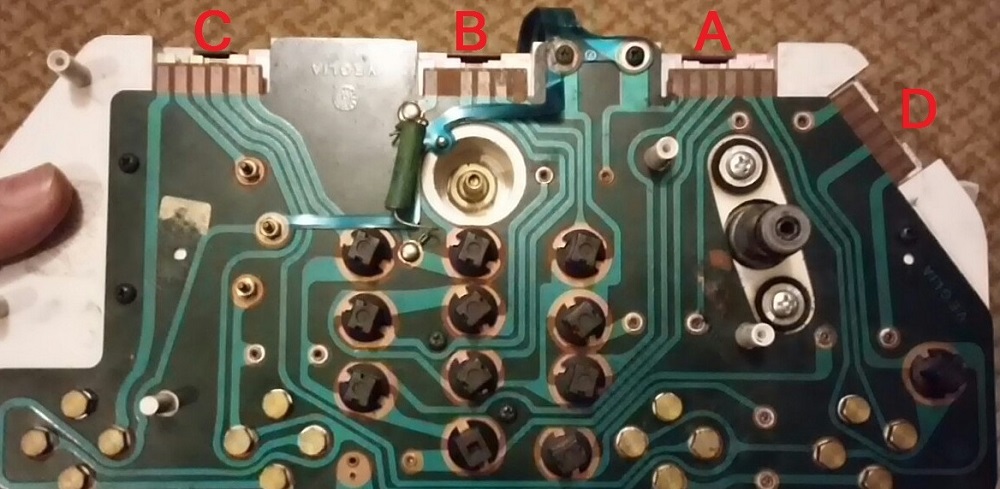

Tacho von hinten gesehen, Stecker von links nach rechts...

Was gehört an Pin 1 von Stecker A?

Ladekontrolllampe geht schon über Stecker B Pin 6

Hat denn davon niemand ahnung?

Liegt des Kabel nicht schon drin? Ist ja ein kabelbaum aus dem Uno ll und Signal hatte der ja schon.

Hab auf didi's Seite Schaltpläne vom 1er und 2er Uno verglichen...

Bin bissl weiter gekommen, aber schlauer bin ich jetzt au net.

Ob des stimmt was ich da gemalt hab?

Danke nochmal für die Infos, war in Elektrik nie besonders gut...

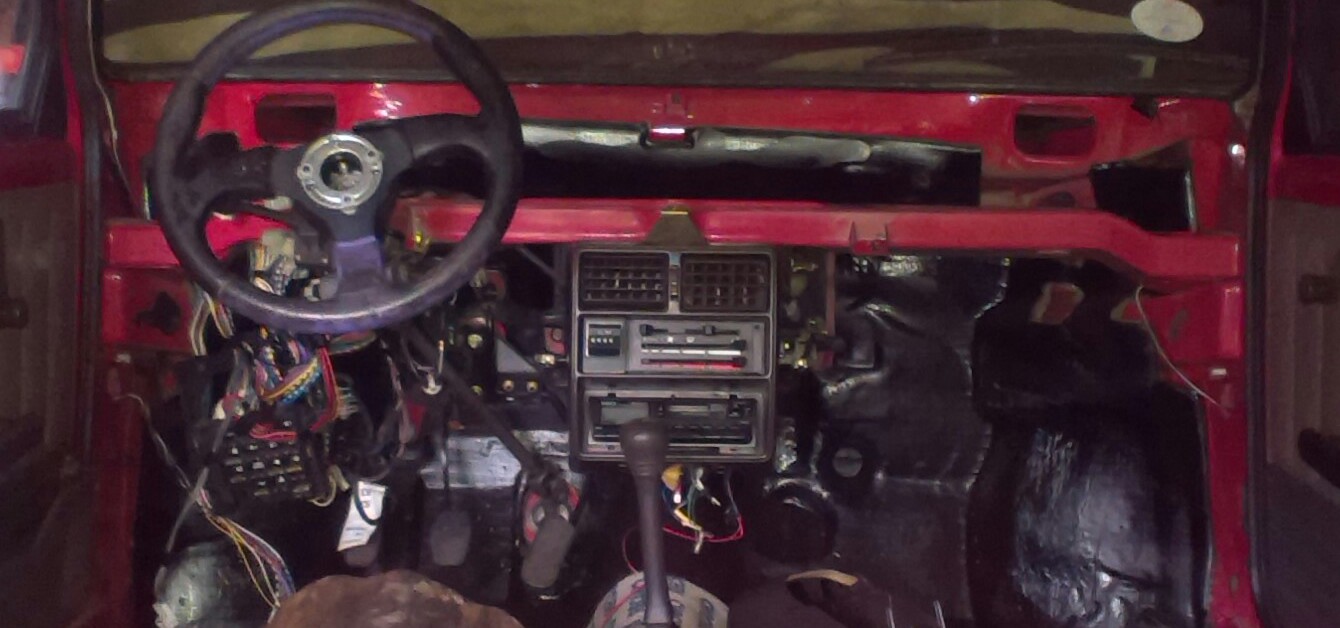

Mal schauen ob des klappt, muss ja lenkstockschalter und

die bedienelemente links und rechts vom Lenkrad auch anschliessen...

Ohje, hab ich noch viel viel Arbeit bis der rennt...
